1. 防水材料介紹

山東省金帥防水材料有限公司生產的噴涂速凝橡膠瀝青防水材料具有破乳時間快：與特種破乳劑接觸后，3—5秒內能完成破乳、凝膠和成團，完全適合《噴涂速凝橡膠瀝青防水涂料》快速成膜的特點需要；溫度穩定性好：很多工程實例中，在零度左右氣溫條件下都能完全正常進行噴涂施工；機械高壓剪切穩定性好：在泵壓力達2.1MPa時乃能保持原有分散性，不會出現提前破乳現象；乳液顆粒細小：達納米級，施工過程順暢，不堵槍堵泵，成膜細密。非常符合噴涂速凝橡膠瀝青防水涂料各種技術要求。

產品特性：

（1）施工簡便：采用機械噴涂施工，噴涂到基層表面后迅速固化成膜。相比傳統涂料而言無需多次涂刷，省去了干燥時間。5人一組一臺設備每天能施工1500㎡，每工日300㎡，遠高于傳統防水涂料和卷材防水的施工速度。

（2）高延展性：成膜后，延伸率可達1000%以上，并具有95%的回彈率。可以有效的抵御混凝土開裂。解決漏水難題。

（3）耐溫性好：噴涂速凝橡膠瀝青防水涂料成膜后在高溫100℃時不流淌，而耐低溫方面常規型號可以 -20℃下仍然保持一定柔性不產生裂縫，不發生脆性破壞。而耐低溫型的耐低溫性可以達到-30℃以下，適宜東北高寒地區使用。

（4）無搭接：卷材防水的搭接縫漏水一直是一個防水難題，而噴涂速凝橡膠瀝青防水涂料一次成型，連續致密的皮膚式防水，不存在搭接問題。

（5）耐久性：通過紫外線和人工氣候加速老化720小時測試，相當于室外曝露40年。

（6）適用性：噴涂施工適用各種異型結構，優良的耐久性，耐溫性可以適用于工業及民用建筑、公共與商業建筑、地鐵工程、地下交通樞紐、體育場館等屋面防水、地下室防水工程。近年來全國范圍內得到了廣泛的應用，尤其在地下室防水應用方面得到了很多客戶的青睞。

（7）環保性：產品無毒無味，無污染。生產能耗遠低于各類瀝青防水卷材。噴涂速凝橡膠瀝青防水涂料環保要求遠高于JC1066-2008《建筑防水涂料中有害物質限量》中的各項指標。

2. 噴涂施工設備機具介紹

噴槍選用優質合金材料制成，重量輕，出料量穩定。噴嘴耐磨損，保證長期噴涂霧化均勻。噴涂速凝橡膠瀝青防水涂料是通過高壓泵加壓經噴槍噴出后成膜的，設備的好壞對防水施工有著重要影響。

噴涂速凝橡膠瀝青防水涂料是A B料通過高壓噴槍噴出霧化交叉到基面上固化成膜的過程。那么噴槍需要達到標準壓力就需要好的加壓泵。加壓泵的輸出壓力的穩定性會影響噴槍出口出料量和霧化效果，從而影響成膜質量。穩定的輸出壓力能保證噴槍出口AB量的出料比例，保證涂料配比使其完全固化成膜；同時也能具有良好的霧化效果，保證涂膜的均勻細密。

同樣對于噴槍的要求也是要求能保證穩定的出料量，對于控制開關就相對來說要做到更加的精細。另外對于噴嘴的要求也要優良的材料、精細的工藝，這樣才能保證均勻的霧化效果，以及經久耐用。

3.噴涂施工技術要點

3.1材料要求

高壓穩定性：噴涂速凝橡膠瀝青防水涂料作為水性材料，主要是以水為媒介通過科學工藝將優質瀝青與高分子橡膠穩定的融合在一起。而噴涂速凝橡膠瀝青防水涂料的施工工藝是通過高壓泵加壓霧化噴涂到基面上成膜。加壓過程中穩定性差的材料在高壓環境下容易出現油水分離現象，導致材料在設備內部提前破乳凝結成塊從而導致堵槍堵泵，也影響材料成膜的質量。所以應選用高壓穩定性好的材料。

材料的分散性及顆粒大小：作為水性防水材料，材料的的主要固含物都是以懸浮顆粒的方式分散在水介中。只有材料充分分散在介質中，材料才能達到均勻一致這樣噴涂成型的防水涂膜才能性能一致，否則材料不僅容易出現沉底現象，而且施工過程中噴涂出來的材料固含量不均勻影響防水涂膜的整體效果。而好的生產工藝能保證懸浮顆粒細度。顆粒過大不僅影響儲存的穩定性，而且施工過程中容易堵槍堵泵。從成膜上來看顆粒越細小那么成膜也就越細密，防水性能也就越好。所以應選用細度小分散性好的材料。

溫度穩定性：噴涂速凝橡膠瀝青防水涂料，作為水性防水涂料對施工環境穩定以及儲存穩定具有一定的敏感性。當溫度低于5℃時材料的粘稠度開始增加，當溫度低于0℃的時候涂料中的水將形成冰晶那么防水材料開始凝結。這就導致噴涂速凝橡膠瀝青防水材料的施工溫度需要在5℃以上。而好的生產工藝能增加涂料的溫度溫度性 在接近0℃時，溫度依然能保持較好的流動性和分散性。

3.2施工技術人員要求

噴涂速凝橡膠瀝青防水涂料作為新型的防水材料，采用了機械化施工。機械化施工就需要操作工人掌握設備操作技術，作為新材料新工藝對工人的施工技術要求也相對的較高。

3.3設備的操作

噴涂速凝橡膠瀝青防水涂料要較好的噴涂施工成膜，就要對設備有較好的操作以保證施工時的各個壓力配比的正常。而且設備的正規操作能大大降低設備的故障率以確保噴涂施工的順暢。

3.3.1噴涂操作要求

噴涂速凝橡膠瀝青防水涂料與傳統的防水涂料相比最明顯的區別就是快速固化，噴涂施工人員的操作就顯得非常重要。相比較涂刷施工,噴涂施工的一次成型也使得操作中調整的幅度相對較小，操作的規范度更高，噴涂施工過程中必須保證成膜完整。

3.3.2噴涂手法

操作人員的噴涂手法決定了涂膜的成膜均勻度，所以噴涂手法必須規范化。

在施工過程中噴槍的高度、移動速度都將影響噴涂的厚度均勻與否。這需要根據采用噴嘴的參數來確定噴槍的操作要求。以山東省金帥防水材料有限公司常規所采用的噴嘴，經過測算在標準壓力下即180～200PSI的施工壓力下，當噴嘴高度控制在1.2m時并且以每1.5秒移動一米的噴涂速度來操作，那么每一遍材料的出料量0.45kg/m2。按照常規的施工厚度2mm即施工用量為3.6kg來說，按照這個噴涂標準需要噴涂8遍。我們確定這個標準主要是根據材料的每0.5mm的用量為0.9kg/m2，這樣在1mm、1.5mm、2mm的施工過程中材料用量可以直接整除得到整數倍的噴涂遍數，方便噴涂人員的操作。

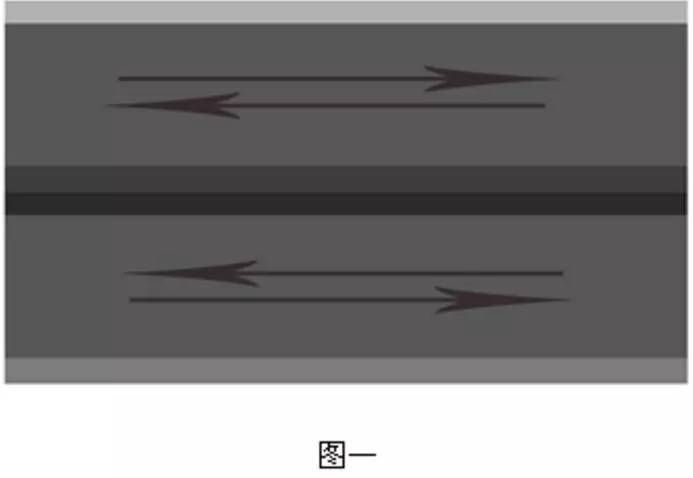

噴涂施工的持續噴涂是在基面上來回交叉多遍以后達到指定標準厚度的。那么各遍數之間的疊加交叉的方法也會影響噴涂的質量。目前主要采用兩種噴涂手法，一種是多次單向來回噴涂如圖一，圖中顏色深淺表示厚度，此種噴涂方式容易使得搭接部位明顯的偏厚。

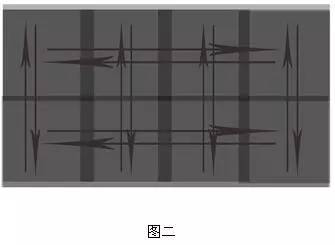

第二種方式是前后兩遍相互交叉如圖二，此種噴涂方式也無法避免搭接厚度控制問題但是圖中深色部位相對前面一種較淺也就表明厚度差較小，而且將搭接的偏厚現象分布開來整體上就更為均勻。

4.管理要求

噴涂速凝橡膠瀝青防水涂料的防水施工和傳統防水施工一樣離不開嚴謹細致的施工管理。

操作人員的技術培訓必須到位不然技術只能停留在紙面上，管理人員要時刻對施工人員的操作技術進行糾正講解，更正錯誤的操作方式；作業條件必須符合要求包括基面清理，細部處理，基面如果毛細孔過多或者起灰起沙就會導致起泡起鼓問題，管理人員應嚴格按照施工要求清理基面，包括對于毛細孔過多容易導致起泡起鼓的基面進行預處理封閉基面毛細孔；施工要做到全過程管理，處理發現問題及時處理。

5.噴涂效果

各個結構層施工完成后，屋面防水效果良好。施工過程中，部分風機底座結構柱較多，結構復雜，卷材施工難度大，選用2mm噴涂速凝橡膠瀝青防水涂料替代，施工簡便，防水效果好。

6.施工過程中的問題

施工人員經常憑經驗配對固化劑，導致比例不準確成膜不佳，采用標準的配對桶按標線配對既可省去計量的麻煩，也能保證固化劑的配比；噴嘴霧化效果不佳依然使用，導致成膜不均勻，及時更換磨損的噴嘴，管理人員應經常觀察霧化效果；噴涂搭接厚度偏后現象前期還是較為明顯，熟練后基本均勻，所以應強調噴涂手法的規范性和熟練度，且宜選用交叉噴涂的方法；經測量大面整體厚度偏差在±0.35mm內 ，偏差還是較大的，所以厚度均勻度是以后質量控制一大重點。

7.噴涂速凝橡膠瀝青防水涂料施工工藝

（1）基層處理

清掃基面，用吹風機吹一遍。修補孔洞，陰角做R50的圓弧角。確保基面平整堅實。要符合以下作業條件：

①依據設計要求，對明顯凹凸處或不規則的突出表面進行剔除,并用高標號砂漿抹平。抹平后，達到基底不能起皮、起砂；

②檢查基面上有無鋼筋、塑料管、鐵絲和報廢鋼管等尖銳突出物,若有則從根部割除，報廢塑料管、鋼管內必須用高強度水泥砂漿填實；

③用鏟刀清理施工表面上的所有泥塊或松動的建筑垃圾，并清掃干凈；

④所有陰角均倒成半徑大于50mm圓弧角，轉角處水泥砂漿收頭圓滑、平整；

⑤穿透基面的管件、地漏、排水口等應在防水層施工安裝牢固，不得有松動情況，預留管道或排水口未安裝完不得進行防水層施工；

⑥基面如有裂縫、孔洞、蜂窩、麻面時，要用高強度水泥漿砂進行修復處理；

⑦噴涂施工過程中不得交叉作業或有任何物體落下。

（2）細部處理

①陰陽角的防水施工

●細嘴噴槍噴涂1.2mm厚噴涂速凝橡膠瀝青涂料作加強層，寬度要求離兩圓弧角邊各100mm；

●陽角處打磨呈10mm半徑的小圓角，漏漿處再用水泥砂漿抹平，再用噴涂1.2mm厚噴涂速凝橡膠瀝青涂料作加強層，寬度要求離兩圓弧角邊各100mm。

②伸縮縫部位的防水處理

●伸縮縫部位的防水處理，按專項設計方案，噴涂一道1.2mm厚速凝橡膠瀝青涂料防水層噴涂至伸縮縫擋墻頂面位置并收頭作為加強層。

③排水口防水處理

●將排水口四周清理干凈，在排水口固定位置噴涂一道1.2mm噴涂速凝橡膠瀝青防水涂料加強層，要求噴涂或涂刷均勻，并充分養護。

④施工縫、后澆帶的防水處理

●噴涂1.2mm噴涂速凝橡膠瀝青涂料加強處理，寬度為離縫寬兩邊各100mm；

⑤穿透屋面管根的防水處理

●對穿透屋面管根進行潔凈處理，必要時用速凝水不漏進行根部加強，固定；

●噴涂一道1.2mm噴涂速凝橡膠瀝青防水涂料加強層，寬度200mm，轉角兩邊各100mm；

（3）大面噴涂

噴涂機按A、B兩組份工藝標準配比的比例，將料送到噴槍，同時混合霧化后噴出；噴涂施工宜分段或區完成，500～1000m2為一區域進行施工，施工時一次性完成該區噴涂至設計厚度。噴涂后，膠膜在3～5秒時間內固化，找平層施工需要24小時以上（依溫度，濕度變化而增減）。

噴涂過程中實時觀察噴涂人員的噴涂手法并及時指正錯誤。用卡尺檢測噴涂厚度，部分厚度不足及時補噴。出現厚度偏差應總結原因，及時指導噴涂人員控制好噴涂速度和控制噴涂搭接。

8. 安全措施

（1）工程施工時，必須建立安全生產責任制，對作業人員進行安全施工教育。作業人員必須嚴格遵守施工現場的各項安全規章制度，嚴格按操作規程施工。做到文明施工。施工人員進入現場必須戴安全帽、安全鞋，作業人員要配備相應的安全防護用品。

（2）施工現場嚴禁明火，每臺噴涂設備邊上都須放置干粉滅火器，施工現場嚴禁吸煙和煙頭雜物亂置現象。

（3）各種防水材料應有專人負責保管，嚴禁使用不合格材料及施工機具。

（4）使用電器設備時，應首先檢查電源開關，機具設備（電動攪拌器等）使用前應先試行運轉，確定無誤后，并對噴涂系統進行嚴格檢查， 確保運轉正常，方可進行作

（5）施工人員高空作業時，應佩帶合格的安全帶，同時有一名安檢人員監護施工。

（6）作業人員現場施工完畢，應做到完工，料凈、場清。經檢查無滲漏和隱患后再撤離現場，確保工程安全。

9.結語

噴涂速凝橡膠瀝青防水涂料作為涂料類防水材料，可以做到無搭接皮膚式的防水，同時可以一次性成型，解決了傳統防水涂料多次涂刷工期慢的問題。該材料還具有超高的延伸性，優良的耐溫性和耐老化性，與各種基面粘接良好，非常適合各類防水工程的施工使用。
